自动化螺纹测量机
由自动化机械臂,旋转电机,螺纹深度动力头、螺纹塞规测头以及测头更换架几部分组成
产品特性

设备功能

自动检测螺纹孔的通止及深度。通孔和盲孔均可测量。

中径测量范围4~20 MM

深度测量范围4倍大径(不超过50MM)

深度测量精度∶0.01 MM



设备结构

由自动化机械臂,旋转电机,螺纹深度动力头、螺纹塞规测头以及测头更换架几部分组成。

自动化机械臂:通过对自动化机械臂进行编程,可以精确的找到螺纹孔所在位置,快速将螺纹塞规测头移动到指定位置进行测量工作;

旋转电机:到达螺纹孔位置时,旋转电机开始转动,给螺纹测头提供相应动力,使螺纹测头能够顺利旋入螺纹孔;

螺纹深度动力头:用于精确控制螺纹测头的旋入深度及截止扭矩,在到达截止扭矩时,动力头受系统控制开始反转,同时将深度数据反馈至系统,用于判断螺纹孔质量情况;

测头更换架:可以实现不同螺纹规格的测头自动更换,避免因为人为更换错误导致零件损坏。更换架最多支持10个螺纹测头。

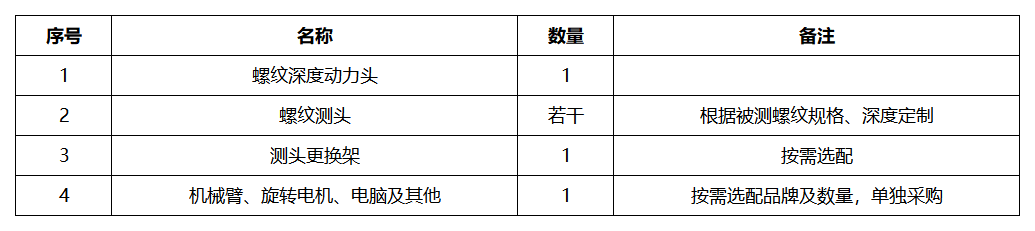

规格参数
